Cosa dovresti sapere sui sedili per macchine edili?

Il sedile dell'operatore nei macchinari pesanti non è un accessorio di comfort. Si tratta di un componente critico per la sicurezza e che influisce sulla produttività, che influenza direttamente la salute dell'operatore, la precisione del controllo della macchina e la fidelizzazione della forza lavoro a lungo termine. Sedili per macchine edili deve assorbire le vibrazioni continue del corpo intero, supportare turni di lavoro prolungati e sopravvivere in ambienti esterni difficili, il tutto rispettando gli standard internazionali di ergonomia e sicurezza. Per i responsabili degli approvvigionamenti, gli operatori di flotte e i fornitori OEM, una chiara comprensione dell'ingegneria dei sedili è essenziale per prendere decisioni difendibili in materia di approvvigionamento.

Perché la progettazione dei sedili è importante nelle attrezzature pesanti

Gli operatori di escavatori, pale gommate, bulldozer e livellatrici lavorano generalmente dalle 8 alle 12 ore per turno. Durante questo periodo, sono esposti alle vibrazioni del corpo intero (WBV) trasmesse attraverso il telaio e il sedile. L’esposizione prolungata alla WBV è direttamente collegata a disturbi della colonna lombare, affaticamento e tempi di reazione ridotti. La qualità ingegneristica di sedili per macchine edili determina la quantità di vibrazioni che raggiungono il corpo dell'operatore e l'efficacia con cui il sedile compensa le sollecitazioni posturali.

Esposizione alle vibrazioni e standard ISO 2631

La norma ISO 2631-1 definisce il metodo per misurare e valutare l'esposizione umana alle vibrazioni trasmesse al corpo intero. La norma stabilisce zone di attenzione per la salute a partire da un valore di esposizione giornaliera alle vibrazioni A(8) di 0,5 m/s2. La Direttiva Europea 2002/44/CE fissa un valore di azione di 0,5 m/s2 e un valore limite di esposizione di 1,15 m/s2 per una giornata lavorativa di 8 ore. La trasmissibilità delle vibrazioni di un sedile è quantificata dal valore di trasmissibilità dell'ampiezza effettiva del sedile (SEAT). Un valore SEDILE inferiore a 1,0 significa che il sedile attenua le vibrazioni rispetto all'input del pavimento. I sedili con sospensioni di alta qualità per macchinari pesanti raggiungono generalmente valori SEAT compresi tra 0,6 e 0,85 nell'intervallo di frequenza 1–10 Hz più rilevante per il carico spinale.

Componenti principali dei sedili per macchine edili

Un completamente specificato sedile per macchine edili integra più sottosistemi funzionali. Ciascun sottosistema contribuisce alla protezione, alla regolabilità e alla durata dell'operatore. I componenti principali includono:

• Meccanismo di sospensione: Il sistema primario di isolamento dalle vibrazioni. I sistemi meccanici a forbice, ad aria o ibridi isolano il pannello del sedile dalle vibrazioni a livello del pavimento. La lunghezza della corsa varia tipicamente da 80 mm a 120 mm.
• Pannello del sedile e schiuma dello schienale: La schiuma di poliuretano ad alta densità (densità 45–60 kg/m3) garantisce il comfort iniziale e la distribuzione della pressione. Il grado della schiuma determina la resistenza alla fatica a lungo termine.
• Materiale di copertura: I rivestimenti in vinile, tessuto o pelle vengono selezionati in base al clima, ai requisiti di igiene e alla resistenza all'abrasione. Il vinile è standard per ambienti esterni e umidi.
• Regolazione dello scorrimento longitudinale: Consente all'operatore di ottimizzare la portata dei comandi. La corsa standard va da 150 mm a 200 mm con incrementi di bloccaggio di 25 mm.
• Regolazione dell'altezza: L'impostazione meccanica o pneumatica dell'altezza è adatta a operatori di diversa statura. L'intervallo tipico è compreso tra 60 mm e 100 mm di corsa verticale.
• Supporto lombare: I sistemi lombari regolabili, meccanici o pneumatici, mantengono la curva lordotica naturale della colonna lombare durante il funzionamento prolungato.
• Braccioli: I braccioli fissi, pieghevoli o regolabili riducono il carico sulle spalle e sul collo durante le operazioni di controllo. L'altezza del bracciolo e la regolazione dell'angolazione sono fondamentali nelle cabine degli escavatori.
• Cintura di sicurezza e piastra di montaggio: La cintura addominale retrattile integrata o l'imbracatura a 3 punti soddisfa i requisiti della cabina ISO 6683 e ROPS/FOPS per i sistemi di protezione antiribaltamento.

Tipi di sistemi di sospensione a confronto

Il sistema di sospensione è il componente più critico per le prestazioni in qualsiasi sedile per attrezzature pesanti. Diverse tecnologie di sospensione offrono distinti compromessi tra costo, regolabilità, gamma di isolamento dalle vibrazioni e requisiti di manutenzione. La tabella seguente mette a confronto i tre principali tipi di sospensione utilizzati in sedili per macchine edili con sistema di sospensione configurazioni.

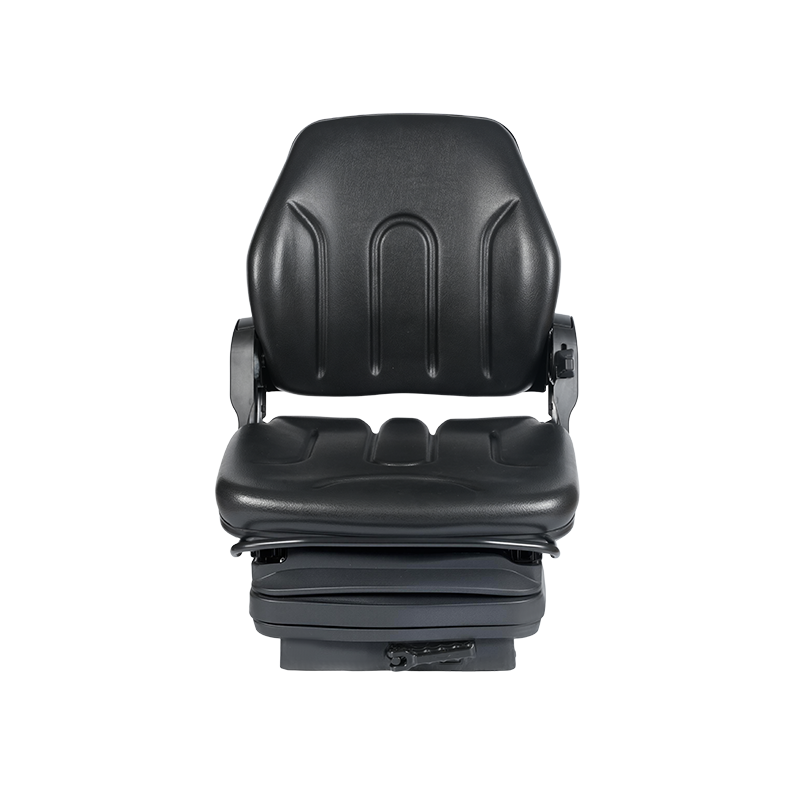

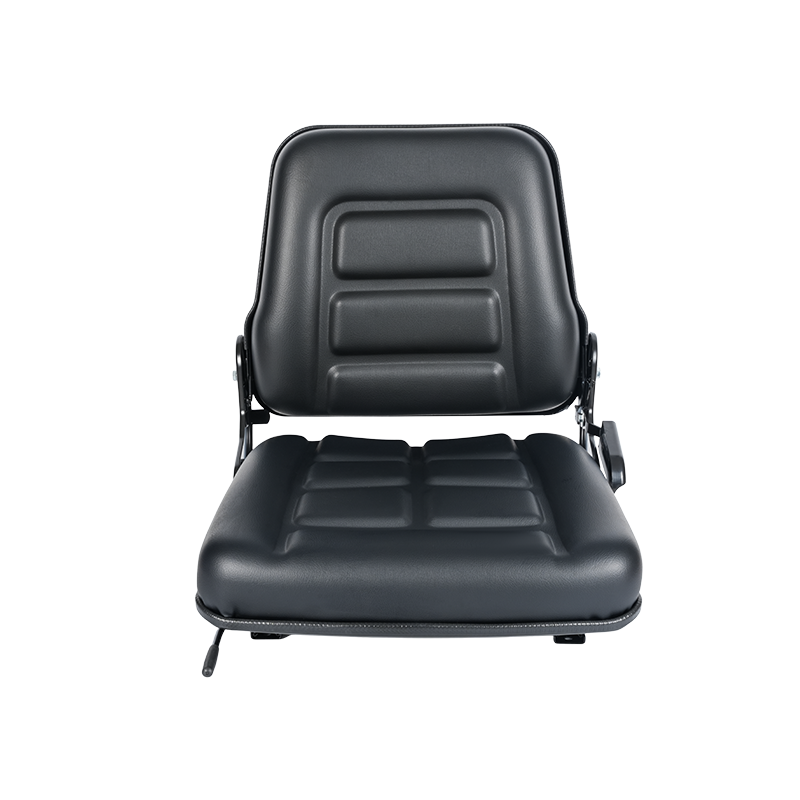

Sedili per macchine edili con sistema di sospensione

Design ergonomico per le prestazioni dell'operatore

L'ingegneria ergonomica dei sedili per attrezzature pesanti va oltre i limiti di regolabilità. Affronta l'interazione tra la geometria del corpo dell'operatore, la disposizione di controllo della macchina specifica e le esigenze posturali dell'attività lavorativa. Una progettazione ergonomica inadeguata porta a disturbi muscoloscheletrici, affaticamento dell'operatore e ridotta consapevolezza della situazione, tutti fattori che aumentano il rischio di incidenti.

Sedili ergonomici per macchine edili per escavatori

Sedili ergonomici per macchine edili per escavatori hanno requisiti di progettazione specifici che differiscono dai sedili delle pale gommate o dei bulldozer. Gli operatori dell'escavatore ruotano frequentemente la parte superiore del corpo e devono raggiungere i comandi a joystick montati su console regolabili fissate alla struttura del sedile. Ciò significa che il sedile deve funzionare come piattaforma di controllo, non solo come superficie di seduta. I principali parametri ergonomici per il sedile dell'escavatore includono:

• Angolo del sedile: Una leggera inclinazione in avanti di 3-5 gradi riduce l'angolo di flessione dell'anca e diminuisce la compressione lombare durante la rotazione della parte superiore del corpo.
• Compatibilità della console montata sul bracciolo: La struttura del sedile deve fornire punti di montaggio standardizzati per le console con joystick, in genere utilizzando schemi di bulloni DIN o ISO a 4 fori.
• Gamma di reclinazione dello schienale: Un intervallo minimo di reclinazione compreso tra 15 e 25 gradi rispetto alla verticale consente agli operatori di regolare la postura durante le pause senza lasciare la cabina.
• Supporto laterale della coscia: I supporti laterali sagomati del pannello del sedile riducono lo scivolamento durante i cicli di oscillazione della macchina e migliorano la stabilità dell'operatore.

Regolazione del peso dei sedili per macchine edili: come funziona

La regolazione del peso è essenziale perché i sistemi di sospensione sono regolati per funzionare entro un intervallo di carico definito. Il funzionamento di un sedile al di fuori del range di peso previsto riduce l'efficienza di isolamento e aumenta la trasmissione delle vibrazioni. La maggior parte dei sedili per attrezzature pesanti sono adatti a operatori di peso compreso tra 50 kg e 130 kg, con il punto di sospensione regolabile per ottimizzare l'isolamento in base al peso effettivo dell'operatore.

Regolazione meccanica rispetto al peso dell'aria

Regolazione del peso del sedile per macchine edili I sistemi rientrano in due categorie principali. I sistemi meccanici utilizzano una manopola o una leva per pretensionare una molla elicoidale. I sistemi pneumatici utilizzano una camera d'aria pressurizzata regolata tramite una valvola. La tabella seguente mette a confronto entrambi i metodi in base ai criteri più rilevanti per le decisioni di approvvigionamento della flotta.

Materiali e durevolezza

La scelta del materiale per i componenti del sedile determina direttamente la durata in condizioni operative. Gli ambienti dei cantieri espongono i lavoratori a radiazioni UV, fango, fluidi idraulici, pioggia e temperature estreme che vanno da meno 30 a più 70 gradi Celsius in scenari di implementazione globale.

Sedili impermeabili per attrezzature edili per uso esterno

Sedili impermeabili per macchine edili per uso esterno richiedono una combinazione di materiali di copertura sigillati, componenti del telaio resistenti alla corrosione e geometria del sedile progettata per il drenaggio. Le seguenti specifiche dei materiali definiscono un sedile resistente per esterni:

• Materiale di copertura: Vinile rivestito in PVC con spessore minimo di 0,8 mm e resistenza all'abrasione Martindale di almeno 50.000 cicli. Gli additivi stabilizzanti UV prevengono le screpolature superficiali dopo una prolungata esposizione al sole.
• Nucleo in schiuma: La schiuma poliuretanica a cellule chiuse nella parte del sedile resiste all'assorbimento dell'umidità. La schiuma a cellule aperte nello schienale è accettabile se ricoperta da uno strato barriera all'umidità.
• Telaio e base: Il telaio in acciaio verniciato a polvere con uno spessore minimo del rivestimento di 60 micron fornisce protezione dalla corrosione in ambienti umidi e salini. L'hardware in acciaio inossidabile è specifico per applicazioni marine o costiere.
• Canali di drenaggio: I percorsi di drenaggio modellati nel sedile consentono all'acqua di fuoriuscire anziché accumularsi sotto l'operatore.

Sedili sostitutivi per macchine edili: criteri di approvvigionamento

Sedili di ricambio per macchine edili deve corrispondere all'involucro dimensionale e funzionale delle specifiche del produttore dell'apparecchiatura originale (OEM). Un montaggio errato compromette la sicurezza dell'operatore e può invalidare la garanzia della macchina. I seguenti criteri dovrebbero governare l’approvvigionamento di tutti i posti sostitutivi:

• Compatibilità modello di montaggio: Verificare le dimensioni dello schema dei bulloni (tipicamente schemi a 4 fori con spaziatura 150 x 150 mm o 200 x 200 mm) rispetto alla piastra di montaggio del sedile della macchina prima di ordinare.
• Corsa della sospensione e range di peso: Confermare che la corsa della sospensione sostitutiva e la gamma di peso dell'operatore corrispondano alle specifiche originali per mantenere le prestazioni di isolamento dalle vibrazioni.
• Interfaccia console bracciolo: Per gli escavatori e i sollevatori telescopici con console di controllo integrate, verificare che il sedile sostitutivo accetti l'hardware di montaggio della console esistente.
• Norma delle cinture di sicurezza: I sedili sostitutivi devono includere un sistema di cinture di sicurezza certificato ISO 6683 o lo standard equivalente richiesto dalla certificazione ROPS della macchina.
• Ingombro dimensionale: La larghezza, l'altezza e la profondità del sedile devono rientrare nelle zone libere progettate della cabina. Le sostituzioni di grandi dimensioni possono ostruire l'ingresso, l'uscita e i percorsi di uscita della cabina.

Lista di controllo per gli appalti B2B

Per i gestori di flotte, i team di acquisto OEM e i distributori aftermarket che acquistano in grandi quantità, i seguenti elementi dovrebbero apparire in ogni documento di specifica del sedile o richiesta di preventivo:

• Documentazione di conformità ISO 7096: Richiedi rapporti di prova che confermino che il sedile soddisfa i requisiti dei test di vibrazione di laboratorio ISO 7096 per la classe di macchina pertinente (da EM1 a EM9).
• Intervallo di regolazione del peso e peso nominale dell'operatore: Confermare il peso minimo e massimo dell'operatore che la sospensione è calibrata per gestire.
• Specifiche del materiale di copertura: Richiedi la scheda tecnica del materiale che include resistenza all'abrasione, grado di resistenza ai raggi UV e intervallo di temperatura operativa.
• Densità della schiuma e ILD (Indentation Load Deflection): Specificare la densità minima della schiuma (45 kg/m3 per il pannello del sedile) e il valore ILD (tipicamente 35–45 N per le applicazioni di sedili da costruzione).
• Termini di garanzia: Definire il periodo minimo di garanzia (in genere da 12 a 24 mesi) e le modalità di guasto coperte, inclusi il meccanismo di sospensione, la schiuma e l'integrità della copertura.
• MOQ e tempi di consegna: Stabilisci quantità minime di ordine e tempi di produzione sia per i sedili standard del catalogo che per le varianti configurate su misura.
• Disponibilità ricambi: Confermare la disponibilità di singoli componenti sostitutivi (kit di sospensione, set di schiuma, pelli di copertura) per supportare i programmi di manutenzione della flotta.

Domande frequenti

1. Qual è lo standard ISO per testare i sedili delle macchine edili?

La norma ISO 7096 è il principale standard internazionale per la valutazione di laboratorio della trasmissibilità delle vibrazioni trasmesse al corpo intero sedili per macchine edili . Definisce nove spettri di input della macchina (da EM1 a EM9) corrispondenti a diversi tipi di macchina, come pale gommate, compattatori del terreno ed escavatori cingolati. Ciascuno spettro simula il profilo di vibrazione tipico di quella classe di macchina. Per essere considerato conforme, un sedile deve raggiungere un valore SEAT massimo (tipicamente 1,0 o inferiore, a seconda della classe) quando testato rispetto allo spettro di input pertinente. Gli acquirenti devono richiedere i rapporti di prova ISO 7096 ai fornitori di sedili e verificare che lo spettro di input testato corrisponda al tipo di macchina target.

2. Con quale frequenza è necessario sostituire i sedili delle macchine edili?

La durata dipende dalle ore di funzionamento, dal peso dell'operatore, dalle condizioni ambientali e dal tipo di sospensione. Come linea guida generale, i meccanismi di sospensione dovrebbero essere ispezionati ogni 2.000 ore di funzionamento e sostituiti quando le misurazioni del valore SEAT o l'ispezione fisica rivelano prestazioni di isolamento degradate. La compressione della schiuma che supera il 25% dello spessore originale è un indicatore affidabile della necessità di sostituire la schiuma del pannello del sedile. I materiali di copertura nelle applicazioni esterne richiedono generalmente la sostituzione ogni 3-5 anni a causa della degradazione e dell'abrasione causata dai raggi UV. Sostituzione proattiva di sedili sostitutivi per macchine edili prima del guasto riduce il rischio di lesioni per l'operatore ed evita tempi di fermo macchina non pianificati.

3. Un sedile universale può sostituire un sedile specifico per OEM?

I sedili aftermarket universali possono sostituire i sedili OEM se lo schema di montaggio, l'involucro dimensionale, le specifiche delle sospensioni e lo standard delle cinture di sicurezza sono tutti verificati per corrispondere. Molti fornitori aftermarket producono sedili con adattatori di montaggio regolabili che si adattano a più modelli di bulloni. Tuttavia, i sedili con console di controllo integrate, comuni sugli escavatori, richiedono interfacce di montaggio della console specifiche per la macchina che i sedili universali potrebbero non supportare. Effettuare sempre un riferimento incrociato al modello della macchina, alle dimensioni della cabina e ai requisiti di fissaggio della console prima di specificare un sostituto universale per le applicazioni della flotta.

4. Qual è la differenza tra un sedile meccanico e uno a sospensione pneumatica per uso edile?

Un sedile a sospensione meccanica utilizza una molla elicoidale e un sistema di smorzamento per isolare le vibrazioni. Non richiede alcuna fonte di energia esterna ed è particolarmente adatto per macchine senza alimentazione di aria compressa. Un sedile a sospensione pneumatica utilizza una camera d'aria pressurizzata per sostenere il peso dell'operatore e isolare le vibrazioni. Fornisce una regolazione del peso più precisa e generalmente raggiunge valori di SEDILE inferiori in tutta la gamma di peso dell'operatore. I sistemi pneumatici richiedono un'alimentazione di aria compressa pulita e secca a una pressione compresa tra 6 e 8 bar, che la maggior parte delle moderne macchine edili fornisce attraverso il circuito HVAC o pneumatico della cabina. Per l’approvvigionamento della flotta, sedili per macchine edili con sistema di sospensiones in configurazione ad aria sono preferiti per le applicazioni con orari di lavoro intensivi in cui la riduzione al minimo dell'esposizione alle vibrazioni è l'obiettivo primario.

Riferimenti

• Organizzazione internazionale per la standardizzazione. ISO 7096: Macchine movimento terra - Valutazione di laboratorio delle vibrazioni del sedile dell'operatore . ISO, Ginevra.
• Organizzazione internazionale per la standardizzazione. ISO 2631-1: Vibrazioni e urti meccanici - Valutazione dell'esposizione umana alle vibrazioni del corpo intero, Parte 1: Requisiti generali . ISO, Ginevra.
• Parlamento europeo e Consiglio. Direttiva 2002/44/CE sui requisiti minimi di salute e sicurezza relativi all'esposizione dei lavoratori ai rischi derivanti da agenti fisici (Vibrazioni) . Gazzetta ufficiale dell'Unione europea, 2002.
• Organizzazione internazionale per la standardizzazione. ISO 6683: Macchine movimento terra - Cinture di sicurezza e ancoraggi delle cinture di sicurezza - Requisiti prestazionali e test . ISO, Ginevra.
• Griffin, M.J. Manuale della vibrazione umana . Stampa accademica, Londra, 1990.
• Agenzia europea per la sicurezza e la salute sul lavoro. Vibrazioni del corpo intero: esposizione dei lavoratori nel settore edile . EU-OSHA, Bilbao, 2008.
